变频驱动用于调节交流电机的转速。它通过改变供给电机的电力频率和电压来实现这一点。由于交流电机的速度与电源频率成正比，控制频率可以实现精确的速度控制。

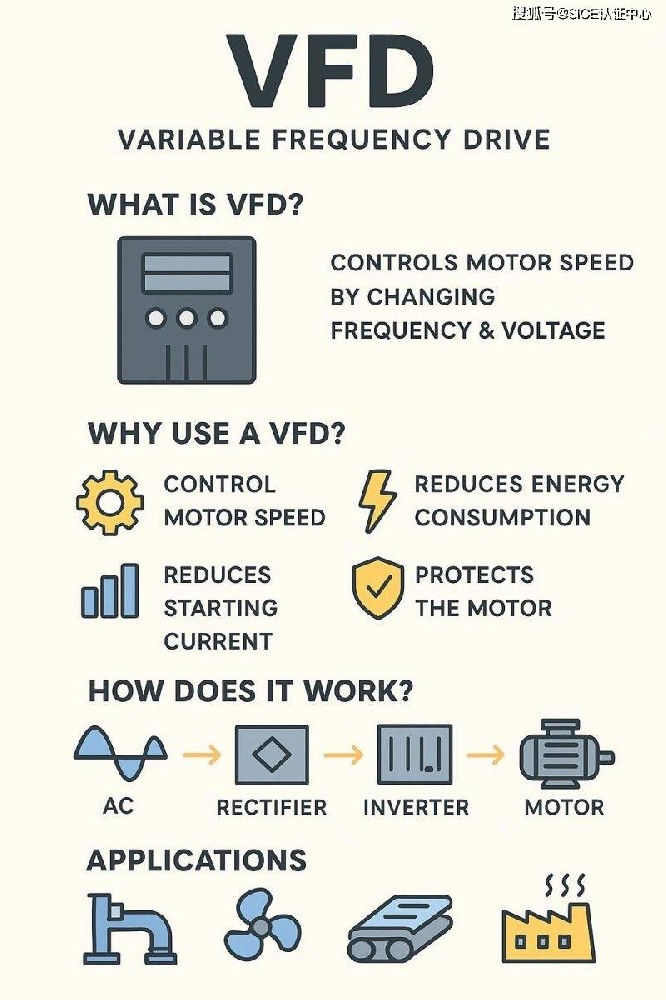

变频器是如何工作的？
变频器的运行包含三个主要阶段：
1. 整流（交流转直流）
- 输入交流电通过整流器转换为直流电。
- 这通常通过二极管或晶闸管实现。
2. 直流链路（滤波与稳定）
- 直流信号通过电容平滑处理，有时还包括电感。
- 该阶段稳定电压并储存能量。
3. 反转（直流到可变交流）
a - 直流电通过逆变器转换回交流电。
b - 逆变器使用IGBT（绝缘栅双极晶体管）或类似开关来产生可变频率和电压输出。
该输出随后被送入电机，实现对其转速和扭矩的动态控制。
使用变频器的好处
1- 能源效率：通过匹配电机转速与负载需求来降低功耗。
2- 软启动：限制启动时的涌入电流，减少机械应力。
3- 过程控制：实现对电机转速的精确控制，提高工艺精度。
4- 电机保护：提供防范过压、过电流和相位失衡的保护。
5- 维护减少：由于作更平顺，机械磨损更少。
变频器的应用
变频器在各行各业广泛应用，尤其是在变速至关重要的领域，例如：
1-泵：根据需求调整流量，节省能源。
2- 风扇：控制暖通空调系统的气流。
3-输送机：速度与生产需求匹配。
4-压缩机：优化压力控制。
5-机床：用于切削和成形的精密速度控制。
变频器的类型
1- 电压源逆变器（VSI）：最常见的，使用恒定直流电压源。
2- 电流源反相器（CSI）：使用恒定电流源;不那么常见。
3- PWM（脉宽调制）：高精度控制输出电压和频率。
使用变频器时的注意事项
1- 谐波：变频器可以引入电谐波;可能需要滤镜。
2- 冷却：变频器产生热量，需要适当的通风。
3- 电机兼容性：并非所有电机都兼容VFD;检查保温和评级。
4- EMI/RFI干扰：可能影响附近的敏感设备;屏蔽和接地有助于缓解这个问题。
结论：
变频驱动（VFD）是一种电子设备，通过调节供电的频率和电压，精确控制交流电机的速度和扭矩。它是现代工业自动化的基石，提供节能、流程优化和设备保护。
